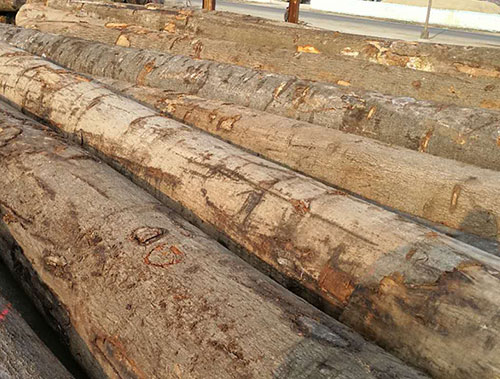

原木木材開(kāi)裂一般是天氣干燥，風(fēng)大等原因造成的，原木木材具有很強(qiáng)的“干縮”的特性。原木木材經(jīng)過(guò)長(zhǎng)時(shí)間的風(fēng)吹日曬后，就會(huì)出現(xiàn)裂紋和變形。原木木材開(kāi)裂有以下幾種形式：表裂，內(nèi)裂，端裂和輪裂。下面我們來(lái)詳細(xì)的向大家講講這幾種原木木材開(kāi)裂的形式以及如何避免原木木材開(kāi)裂方法吧。
原木木材開(kāi)裂的四種形式

一、表裂：指表面裂紋，表裂是指原原木木材身或成材表面的裂紋。裂紋通常都限于弦面，并且沿徑向發(fā)展。原木木材干燥時(shí)，首先從表面蒸發(fā)水分，當(dāng)表面層含水率降低至纖維飽和點(diǎn)以下時(shí)，表層原木木材開(kāi)始收縮，但此時(shí)鄰接的內(nèi)層原木木材的含水率尚在纖維飽和點(diǎn)以上，不發(fā)生收縮。表層原木木材的收縮受到內(nèi)層原木木材的限制，不能自由收縮，因而在原木木材中產(chǎn)生內(nèi)應(yīng)力：表層原木木材受拉，內(nèi)層原木木材受壓。干燥條件越劇烈，內(nèi)外層原木木材的含水率差異越大，產(chǎn)生的內(nèi)應(yīng)力也越大。如果表層的拉應(yīng)力超過(guò)原木木材橫紋抗拉強(qiáng)度，則原木木材組織被撕裂，由于沿木射線組織的抗拉強(qiáng)度較鄰近的木纖維的強(qiáng)度小，所以裂縫首先沿木射線產(chǎn)生。

二、內(nèi)裂：即內(nèi)部裂紋。內(nèi)裂也常稱蜂窩裂。內(nèi)裂產(chǎn)生于干燥后期，有時(shí)產(chǎn)生于干燥材料存放時(shí)期。通常不易從原木木材外部發(fā)現(xiàn)，但嚴(yán)重時(shí)，可由材面的凹陷來(lái)判斷。內(nèi)裂是由于原木木材內(nèi)層的拉應(yīng)力所引起。

三、端裂：即端面裂紋。端裂或僅限于原木木材的端面，或延伸至端部的一側(cè)或兩側(cè)，后者通常稱為劈裂。主要原因是由于原木木材順紋方向的導(dǎo)水性遠(yuǎn)遠(yuǎn)大于橫紋方向，當(dāng)原木木材干燥時(shí)，水分從端面的蒸發(fā)要比從側(cè)面蒸發(fā)快得多。端部含水率低于中部，端部的收縮受中部原木木材的限制，因而在端部產(chǎn)生拉（伸張）應(yīng)力，當(dāng)拉應(yīng)力超過(guò)原木木材的橫紋抗拉強(qiáng)度時(shí)，端面發(fā)生開(kāi)裂。

四、 輪裂：這種裂縫沿生長(zhǎng)輪方向發(fā)展，常擴(kuò)展到相鄰的幾個(gè)生長(zhǎng)輪。輪裂通常發(fā)生于干燥初期，出現(xiàn)于原木木材的端面，隨著干燥的進(jìn)展裂紋加深、加長(zhǎng)。有時(shí)發(fā)生于內(nèi)部，但出現(xiàn)于干燥后期，是由于嚴(yán)重的內(nèi)部拉應(yīng)力所引起的。

避免原木木材開(kāi)裂方法：

一、秋季用于裝修的木料，要避免放在通風(fēng)口。否則風(fēng)一吹，易導(dǎo)致原木木材內(nèi)的水分流失，使原木木材表面干裂，出現(xiàn)裂紋。

二、原木木材應(yīng)放在陰涼處
秋季裝修的木料還要注意避免陽(yáng)光直射，陽(yáng)光直射一方面加速原木木材內(nèi)水分流失，另一方面可能使原木木材上的漆容易出現(xiàn)龜裂。

三、對(duì)原木木材進(jìn)行封油處理
如果原木木材干裂得厲害，可以將運(yùn)抵現(xiàn)場(chǎng)的原木木材先用干毛巾擦去浮灰，再連續(xù)涂刷兩遍清漆進(jìn)行封油處理，封油處理后原木木材干裂機(jī)率會(huì)大大降低。

四、板材需橫著放置
所有裝飾面板都應(yīng)該放平，在裝飾面板的最下面墊一張大芯板，上面再壓一張大芯板，這樣可使板材保持平整。切忌裝飾面板豎著放，這樣容易使面板開(kāi)裂、起翹。
